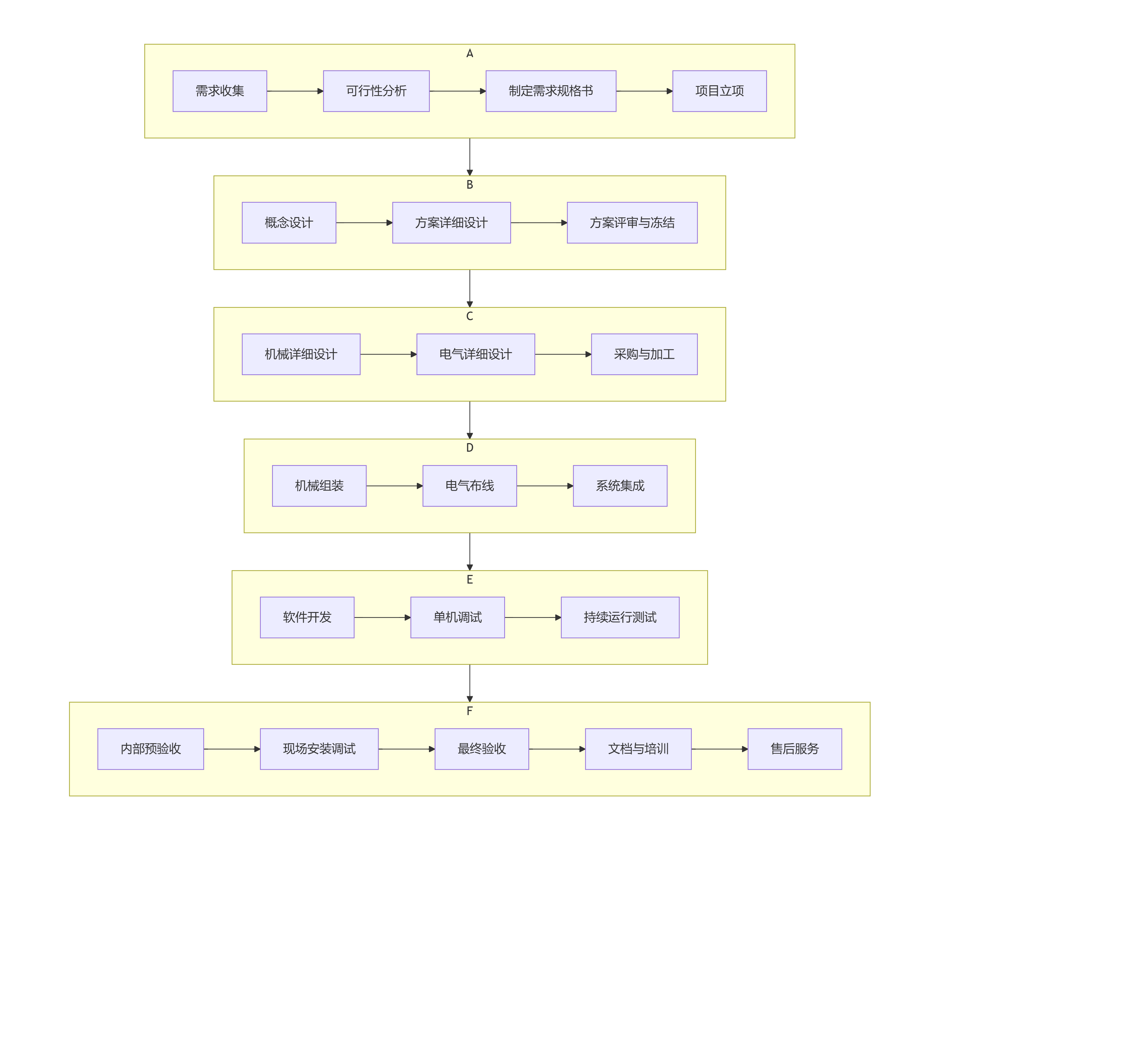

自动化设备开发流程

第一阶段：需求分析与立项

这是项目的基石，目标是彻底明确“要做什么”以及“为什么做”。

1. 需求收集：

   • 产品信息： 详细了解需要加工/装配/检测的产品的2D/3D图纸、技术规格、BOM等。

   • 工艺要求： 明确设备需要完成的所有工艺步骤（如点胶、焊接、锁螺丝、检测、贴标等）及其精度、节拍要求。

   • 产能目标： 明确设备的生产节拍（秒/件）、UPH（每小时产量）、OEE（整体设备效率）目标。

   • 工作环境： 了解设备将放置的车间环境（温度、湿度、洁净度、电压、气源等）。

   • 自动化程度： 明确是半自动还是全自动，是否需要与MES/ERP等上层系统集成，是否需要数据追溯功能。

   • 预算与周期： 客户的大致预算和期望的项目交付时间。

2. 可行性分析：

   • 从技术角度评估关键工艺的实现难度和风险。

   • 初步评估采用的技术路线（如机器人、视觉系统、PLC品牌等）的可行性和成本。

   • 识别项目中的潜在技术瓶颈和高风险点。

3. 制定需求规格书：

   • 将收集到的所有需求整理成一份详细的、双方确认的 《设备技术需求规格书》 。这是后续设计、验收的唯一依据。

4. 项目立项：

   • 组建项目团队（机械、电气、软件、项目管理等）。

   • 制定初步的项目计划，包括关键里程碑、资源计划和预算估算。

   • 项目正式获批启动。

第二阶段：方案设计与评审

本阶段的目标是确定“怎么做”，将需求转化为具体的技术方案。

1. 概念设计：

   • 制作设备布局示意图，规划物料流、信息流。

   • 进行关键机构的原理设计，通过草图或3D模型展示核心动作如何实现。

   • 形成2-3个不同技术路线或成本控制的备选方案。

2. 方案详细设计：

   • 机械设计： 完成设备的整体3D模型搭建，确定主要外购件品牌和型号（如电机、导轨、气缸、传感器等）。

   • 电控设计： 制定电气系统方案，包括PLC、伺服/步进系统、HMI、传感器、IO清单、安全电路等选型。

   • 软件规划： 制定控制软件架构，包括PLC程序结构、HMI界面规划、机器视觉方案（如需）等。

   • 仿真分析（可选但推荐）： 对关键部件进行有限元分析，或对机器人/复杂机构进行运动仿真，提前发现干涉和问题。

3. 方案评审与冻结：

   • 组织内部（机械、电气、软件、采购）和客户进行方案评审。

   • 评审内容包括：技术可行性、成本、周期、风险等。

   • 方案通过评审后“冻结”，任何后续变更都需要走正式的工程变更流程。

第三阶段：详细设计与采购

本阶段是将方案细化为可制造、可装配的图纸和文件。

1. 机械详细设计：

   • 完成所有零件的详细工程图，标注尺寸、公差、表面处理、技术要求。

   • 完成总装图、气路原理图。

   • 生成BOM清单。

2. 电气详细设计：

   • 绘制详细的电气原理图、接线图、IO分配表。

   • 完成电控柜布局图、线缆清单。

   • 确定所有电气元件的最终型号并采购。

3. 采购与加工：

   • 采购所有标准件（机电元件、型材、紧固件等）。

   • 外发机加件、钣金件等进行加工，并跟进进度和质量。

第四阶段：组装与集成

这是将图纸和零件变为实体设备的阶段。

1. 机械组装：

   • 根据总装图进行机械结构安装、气路连接。

   • 确保安装精度，如平行度、垂直度、同心度等。

2. 电气布线：

   • 组装电控柜，完成柜内和设备的全部布线。

   • 确保接线牢固、规范，标签清晰。

3. 系统集成：

   • 将机械、电气、气动等子系统连接在一起，形成一个完整的物理设备。

第五阶段：编程与调试

这是赋予设备“灵魂”的阶段，也是最考验工程师经验的阶段。

1. 软件开发：

   • PLC程序编写： 根据控制逻辑编写和调试PLC程序。

   • HMI界面开发： 设计并编写人机交互界面，要求直观、易操作。

   • 机器人编程（如需）： 完成机器人的轨迹、逻辑编程。

   • 机器视觉调试（如需）： 完成相机的标定、视觉工具的设置和测试。

2. 单机调试：

   • 上电/通气检查： 确保无短路、漏气等基本问题。

   • 点动调试： 逐个测试气缸、电机、传感器等执行和检测元件是否正常工作。

   • 功能调试： 分模块调试设备的各个功能单元，如上下料、定位、加工等。

   • 联调与优化： 将所有功能单元串联起来进行整机联动调试，优化动作节拍，消除干涉。

3. 持续运行与可靠性测试：

   • 让设备在设定节拍下连续运行（如72小时），模拟真实生产环境。

   • 记录运行过程中的故障、停机次数，计算MTBF（平均无故障时间），验证设备的稳定性和可靠性。

   • 根据测试结果进行最后的优化和调整。

第六阶段：验收、交付与售后

这是项目的收官阶段，确保设备满足最初的需求并顺利移交。

1. 内部预验收：

   • 在发货前，邀请客户来公司进行预验收，展示设备性能，并收集初步反馈。

2. 客户现场安装与调试：

   • 将设备运输到客户现场，进行安装、水平校准、接电接气。

   • 根据客户的实际产品和生产环境进行最后的适应性调试。

3. 最终验收：

   • 在客户现场，根据 《设备技术需求规格书》 中的条款，逐项进行验收测试。

   • 核心指标通常包括：产能（节拍）、良品率、稳定性（连续运行时间）等。

   • 验收通过后，双方签署 《最终验收报告》。

4. 文档与培训交付：

   • 向客户交付完整的项目文档，包括：

     • 设备操作手册、保养手册

     • 全套图纸（机械、电气）

     • 软件源代码/备份文件

     • 备件清单

   • 对客户的设备操作员、维护工程师进行系统培训。

5. 售后服务：

   • 提供约定的质保期。

   • 提供及时的技术支持和备件供应。

   • 收集设备运行数据，为下一代设备的开发积累经验。
